电缆桥架的作用是什么呢?

2022-01-04 15:17:41

电缆桥架在工业工程中几乎必不可少,电缆桥架具有结构简单、组成部件丰富且配置灵活,施工安装简单和维护方便等特点。电缆桥架还能起到很好的防护防腐作用,避免电缆直接曝露在外环境中,避免或减小风吹日晒、雾气、雨雪、老化等因素对电缆的直接影响,能延长电缆的使用寿命。防火电缆桥架还能在火灾条件下,使电缆能正常工作一段时间。由于电缆一般刚性强度较低,在大跨距管架或支吊架上也无法直接敷设,电缆桥架能起到支承、收纳以及合理规划的作用。电缆桥架还有很好的电磁屏蔽功能,对于传输仪表信号的电缆能起到很好抗干扰作用。

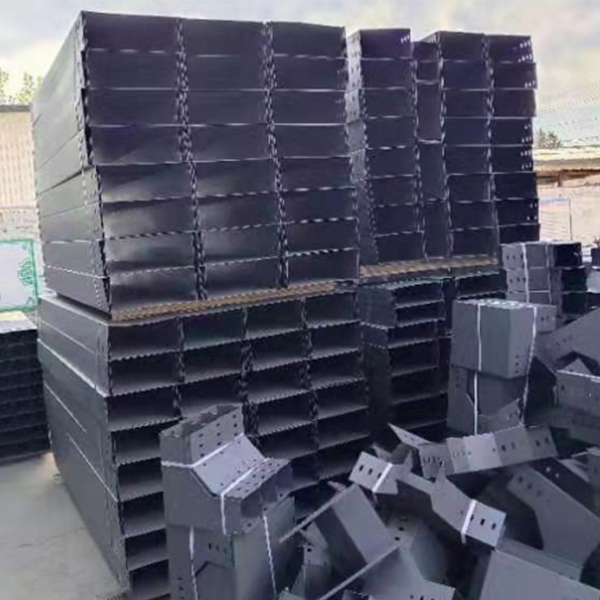

电缆桥架是指敷设电缆的主体部件的直线段、弯通、三通、四通、变径等附件,以及支架、吊架等组成,用以支撑电缆的具有连续性的刚性结构系统的总称。

电缆桥架的作用是什么呢?

对于集中在一个区域的大量电缆的安装,电缆桥架是一个很好的选择,如电机控制中心室,用于集散控制系统的仪表架室,集中控制室等。大型电缆桥架可以离开电机控制中心,进入仪表和电机所在的场所,进一步延伸到工作现场时可以减小尺寸。

电缆桥架应安装在物料溢出、化学品暴露及设备损坏风险较小的区域,如果遭遇物品溢出,很快就会被干纸浆、黑液和各种物体堵塞,造成火灾风险。在工艺设备的维护过程中,焊接火花经常落到纸浆上,引发电缆桥架火灾。

电缆桥架中可以填充的电缆数量取决于电缆直径和电缆桥架的截面积,《低压配电设计规范》(GB50054-2011)中规定:电缆在电缆桥架和梯架内敷设时,电缆总截面积与电缆桥架和梯架横断面面积之比,电力电缆不应大于40%,控制电缆不应大于50%。
